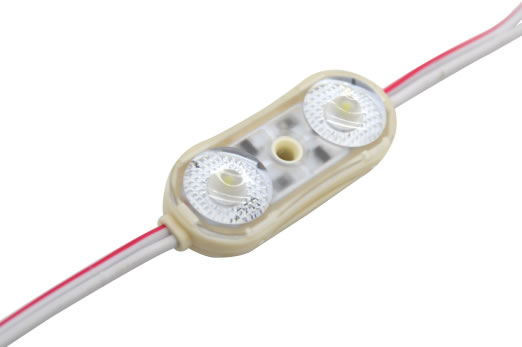

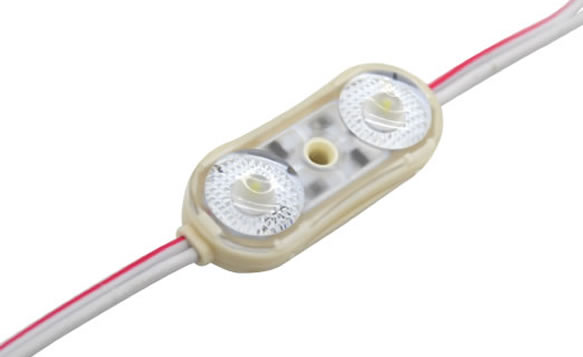

LED Modul, MSX-226B

• Besonder flexible Anschlusskabel
• IP Schutzart (Module): IP67
• CE zertifiziert
• 5 Jahre Garantie

Anfrageformular

• Die LED Module nutzen SMD2835 LEDs mit hoher Leuchtkraft bis zu 150lm/w, temperaturresistent, Beleuchtung ohne Flecken, lange haltbar, mit gleichmäßigen Farben.
• PC Dreifach-Linse mit 170° Weitwinkel, garantiert gleichmäßige Ausleuchtung großer Bereiche.
• ABS Kunststoffgehäuse sind wasserdicht und feuerfest, sodass sich die Module für Innen- und Außenanwendungen bei hohen sowie niedrigen Temperaturen eignen.
• Niedrige Eingangsspannung DC12V für höchste Betriebssicherheit.
• Luftdicht und mit Schutzart IP67

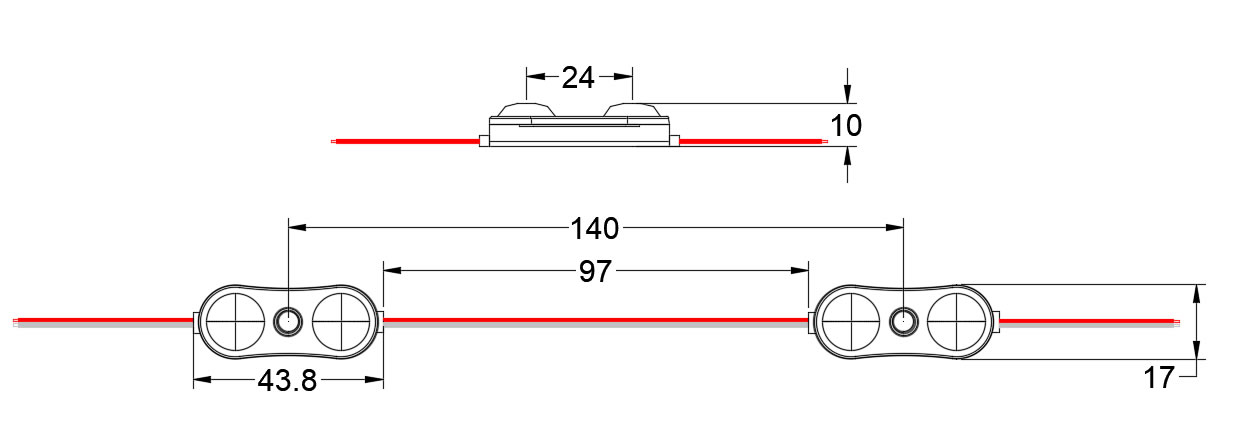

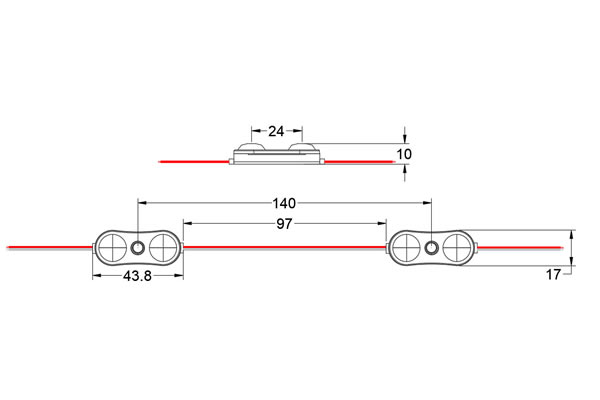

Maße (unit: mm):

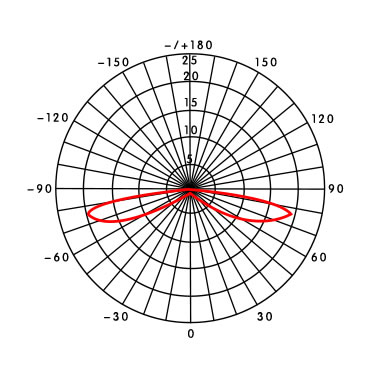

Lichtverteilung:

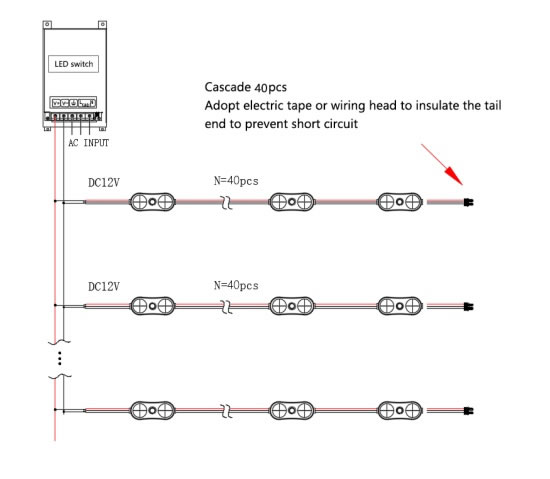

Anschlussdiagramm:

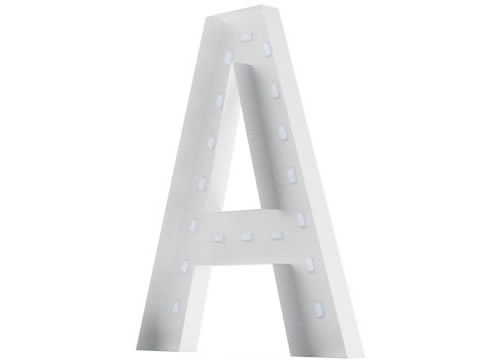

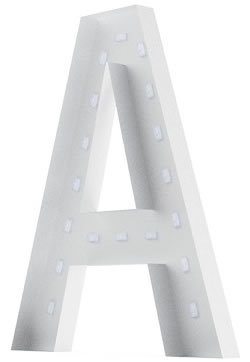

Montage und Anschluss

Mit einer Lichtübertragung bis zu 60% eignen sich weiße Akryllgehäuse mit 4mm besonders für die Qualitätsprüfung dieser LED Module.

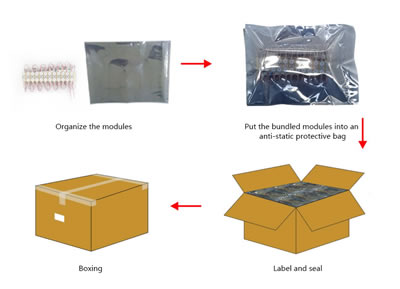

Verpackung

Verpackung: 2000Stück/Beutel
Größe: 220*300*0.075mm
Kartongröße: 520*370*260mm
Nettogewicht: 17.0(1±10%)kg
Bruttogewicht: 17.5(1±10%)kg

Hinweise: Die angegebenen Verpackungsmaße und Angaben zu Gewicht und Menge dienen lediglich der Veranschaulichung und können je nach Produkt abweichen.

• Das Netzkabel ist 2x2.5mm² oder länger. LED Leisten sind mit den Maßen 1mm²/16# erhältlich, um eine Überspannung zu vermeiden. So können Überhitzung und Kabelbrände vermieden werden. Die Länge der Verkabelung zwischen Netzanschluss und Leuchte sollte nicht über 3m betragen. Bei über 3m wird ein Leitungsverlust riskiert, sodass die Leuchte an Leistung verliert.
• Bite schauen Sie sich die Anschlussempfehlung in der Gebrauchsanweisung an.
• Die Schrauben der Fixierleiste sollten möglichst gerade festgeschraubt werden.
• Nackte Verbindungs- und Anschlusskabel sollten um 10mm gekürzt und in ein Isolierstück eingeschraubt werden.
• Nachdem alle Anschlüsse vorgenommen wurden, sollten Sie Silikon (oder einen passenden Kleber/ein passendes Dichtungsmittel) einspritzen/auftragen, um die Kupferdrähte der Verkabelung zu schützen.
• Fassen Sie niemals ein Kabel bei laufendem Strom an!
• Wir empfehlen ein Stromquelle mit An-/Ausschalter und notwendigen Schutzvorrichtungen (Kurzschlussschutz, Überspannungs- und Überstromschutz).
