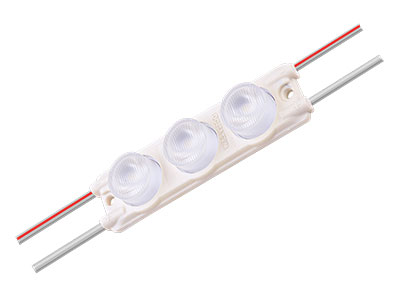

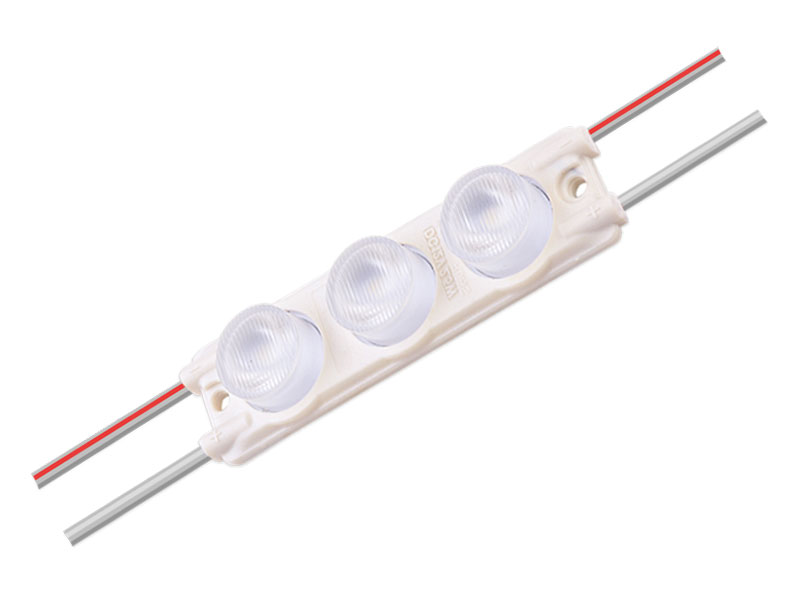

MOX268E LED Module

LED Modul, MOX268E(2.5W）

Zubehör für LED Beleuchtung, LED Modul für Leuchtkasten

flexible Anschlusskabel
Spannungsschutz (Module): IP65
Farbwiedergabeindex Ra：≥75
Lichtstrom in einem Modul：220LM
CE Zertifikat
5 Jahre Garantie
Geeignet für 50-100cm tiefe doppelseitige Leuchtkästen

Anfrageformular

Besonderheiten:

Diese Hintergrundbeleuchtung nutzt eine besonders helle Lichtquelle: SMD2835 mit wenig Lichtverlust und stabiler Farbqualität.
Farbton: weiß, kaltweiß und warmweiß.
Eine optische PMMA Linse mit 10*45° Winkel.
Geeignet für 10-20cm tiefe ein-/doppelseitige Leuchtkästen.
Spritzgusstechnik und freiliegende Aluminiumprofil für bessere Wärmeableitung.
Dank Thermalklebestreifen auf der Rückseite, lässt sich die LED einfach einkleben und sorgt für effiziente Wärmeableitung.
Brandwiderstand UL94V-0
Niedriger Verbrauch DC12V, sicher und zuverlässig, wasserdicht IP65

Technische Angaben:

Modell	LED Chip	Lichtfarbe von LEDs	Farbtemperatur(K)	Nennspannung( V )	Leistung( W )	Lichtstrom	Nennlichtausbeute(LM/W)	Abstrahlwinkel	Nennstrom（mA）	Zertifikat	Farbwiedergabe-Index R（CRI）
						( LM )		( °)
MOX268E	2835	Kaltweiß	9000-12000	12	2.5	220	88	10X65	208	CE RoHS	≥75
		Reinweiß	7000-8000	12	2.5	220	88	10X65	208	CE RoHS	≥75

Weitere technische Angaben:

Max. Anzahl verbundener Geräte (Daisy-Chain) (LED/m)	Farbe	LED-Treiber	Gewicht (g/Stk)	Arbeitstemperatur（℃）	Tempeatur（℃）	Schutzart (LED Module)	Dimension	Anzal von LEDs pro Modul	Gewährleistungsfrist (Jahr)
							（LängeBreiteHöhe）
20	Weiß	Konstantspannung	17	-25～+60	-25～+70	IP65	74X20X10	3	5

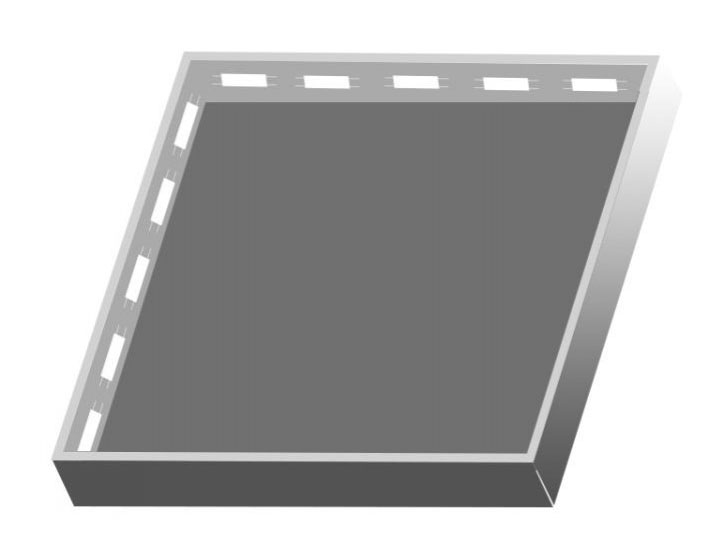

Installations- oder Anschlussdiagramm:

Installation: Doppelseitig klebender PE-Schaum und farbloser Glaskleber für Positionierung und Montage.

LED Kaskade und Einzelmodule können zurecht geschnitten werden.

Montageanleitung:

Das Netzkabel ist 2x1.5mm² oder länger. LED Leisten sind mit den Maßen 0.75mm2 / 18 # erhältlich, um eine Überspannung zu vermeiden. So können Überhitzung und Kabelbrände vermieden werden. Die Länge der Verkabelung zwischen Netzanschluss und Leuchte sollte nicht über 3m betragen. Bei über 3m wird ein Leitungsverlust riskiert, sodass die Leuchte an Leistung verliert.
Bite schauen Sie sich die Anschlussempfehlung in der Gebrauchsanweisung an.
Die Schrauben der Fixierleiste sollten möglichst gerade festgeschraubt werden.
Nackte Verbindungs- und Anschlusskabel sollten um 10mm gekürzt und in ein Isolierstück eingeschraubt werden.
Nachdem alle Anschlüsse vorgenommen wurden, sollten Sie Silikon (oder einen passenden Kleber/ein passendes Dichtungsmittel) einspritzen/auftragen, um die Kupferdrähte der Verkabelung zu schützen.
Fassen Sie niemals ein Kabel bei laufendem Strom an!
Wir empfehlen ein Stromquelle mit An-/Ausschalter und notwendigen Schutzvorrichtungen (Kurzschlussschutz, Überspannungs- und Überstromschutz).

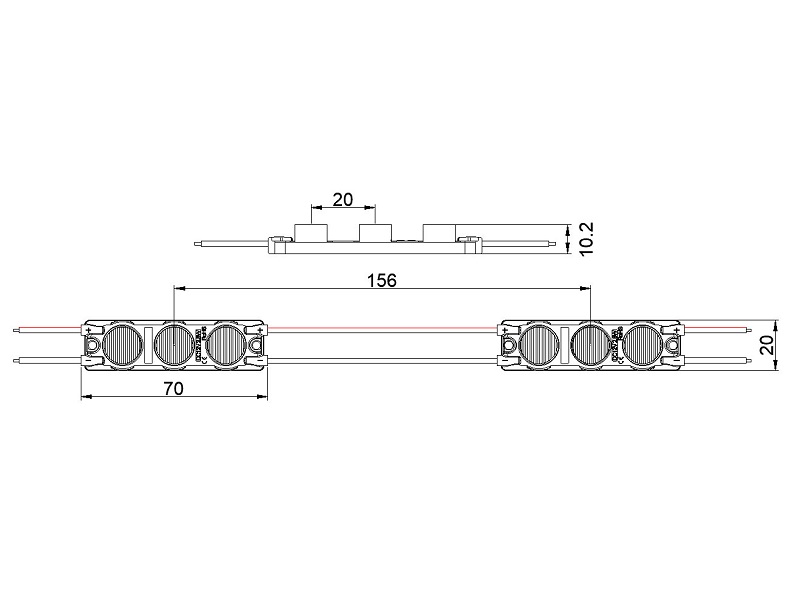

Größe:

Lichtverteilung:

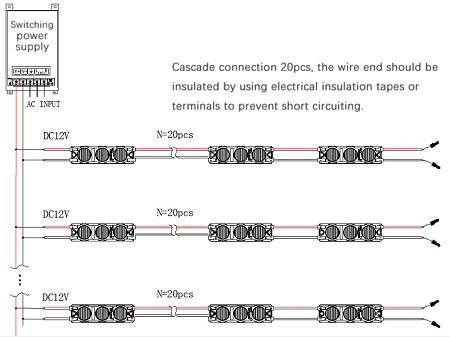

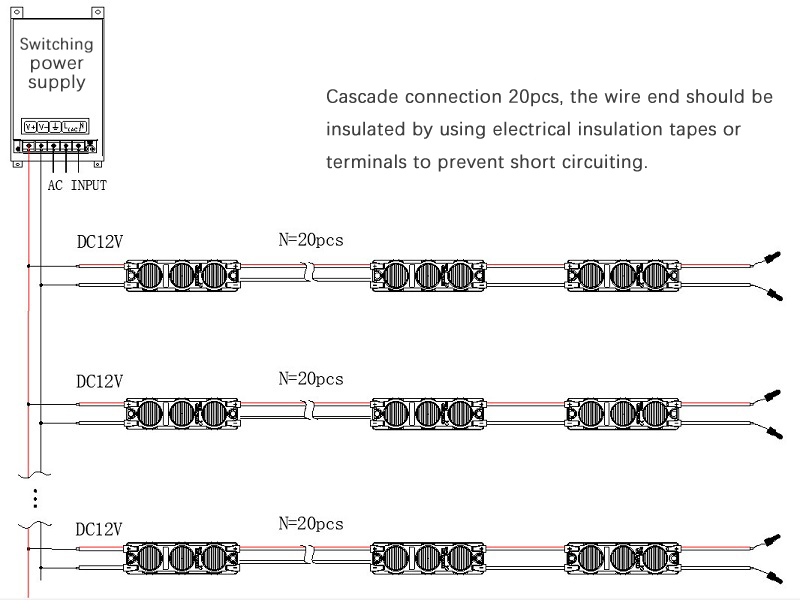

Anschlussdiagramm:
