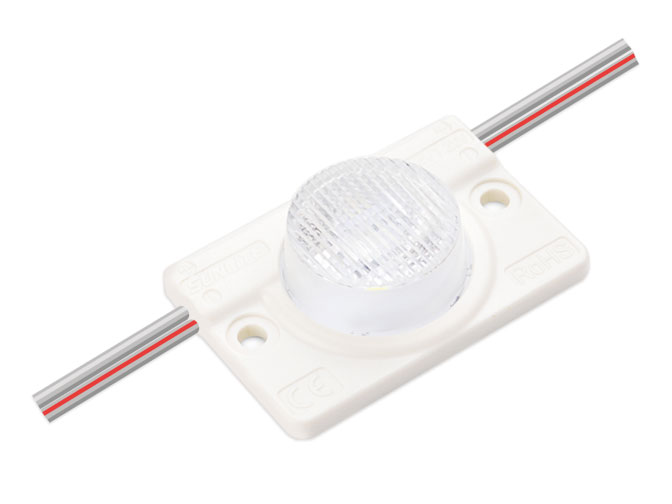

LED Modul, MJX266E(1.2W)

LED-Leuchte & Zubehör, LED Modul für Leuchtkasten

MJX266E(1.2W)
MJX266E(1.2W) MJX266E(1.2W) MJX266E(1.2W) MJX266E(1.2W)
  • flexible Anschlusskabel
  • Spannungsschutz (Module): IP65
  • Farbwiedergabeindex Ra：≥75
  • Lichtstrom in einem Modul：120LM
  • CE Zertifikat
  • 5 Jahre Garantie
  • Geeignet für 6-20cm Leuchtkästen und Leuchtschilder
Besonderheiten:
  • Diese Hintergrundbeleuchtung nutzt eine besonders helle Lichtquelle: SMD3030 mit wenig Lichtverlust und stabiler Farbqualität.
  • Farbton: weiß, kaltweiß und warmweiß.
  • Eine optische PMMA Linse mit 15*45° Winkel.
  • Geeignet für 50-100cm Leuchtkästen.
  • Spritzgusstechnik und freiliegende Aluminiumprofil für bessere Wärmeableitung.
  • Dank Thermalklebestreifen auf der Rückseite, lässt sich die LED einfach einkleben und sorgt für effiziente Wärmeableitung.
  • Brandwiderstand UL94V-0
  • Niedriger Verbrauch DC12V, sicher und zuverlässig, wasserdicht IP65
Technische Angaben:
Modell LED Chip Lichtfarbe von LEDs Farbtemperatur(K) Nennspannung( V ) Leistung( W ) Lichtstrom Nennlichtausbeute(LM/W) Abstrahlwinkel Nennstrom（mA） Zertifikat Farbwiedergabe-Index R（CRI）
( LM ) ( °)
MJX266E 3030 Reinweiß 6000-7000 12 1.2 120 100 15X45 100 CE RoHS ≥75
Weitere technische Angaben:
Max. Anzahl verbundener Geräte (Daisy-Chain) (LED/m) Farbe LED-Treiber Gewicht (g/Stk) Arbeitstemperatur（℃） Tempeatur（℃） Schutzart (LED Module) Dimension Anzal von LEDs pro Modul Gewährleistungsfrist (Jahr)
（Länge*Breite*Höhe）
20 Weiß Konstantspannung 13 -25～+60 -25～+70 IP65 38*26*7.8 1 5

Hinweis：
①Umgebungstemperatur bei Testvorgängen: 25±2℃;
②Die o.g. Daten sind Richtwerte, die bei Produkten im Einsatz jederzeit abweichen können.
③Die Module sind sehr leistungsstark und sollte nicht doppelseitig zusammengesetzt werden.

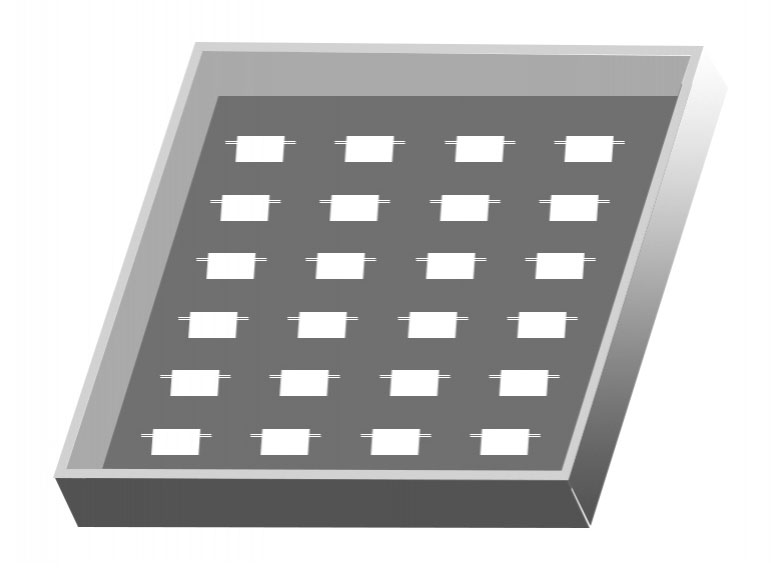

Installations- oder Anschlussdiagramm
MJX266E(1.2W)

Installation: Doppelseitig klebender PE-Schaum und farbloser Glaskleber für Positionierung und Montage.

LED Kaskade und Einzelmodule können zurecht geschnitten werden.

Montageanleitung:
  • Das Netzkabel ist 2x1.5mm2 oder länger. LED Leisten sind mit den Maßen 0.75mm2 / 18 # erhältlich, um eine Überspannung zu vermeiden. So können Überhitzung und Kabelbrände vermieden werden. Die Länge der Verkabelung zwischen Netzanschluss und Leuchte sollte nicht über 3m betragen. Bei über 3m wird ein Leitungsverlust riskiert, sodass die Leuchte an Leistung verliert.
  • Bite schauen Sie sich die Anschlussempfehlung in der Gebrauchsanweisung an.
  • Die Schrauben der Fixierleiste sollten möglichst gerade festgeschraubt werden.
  • Nackte Verbindungs- und Anschlusskabel sollten um 10mm gekürzt und in ein Isolierstück eingeschraubt werden.
  • Nachdem alle Anschlüsse vorgenommen wurden, sollten Sie Silikon (oder einen passenden Kleber/ein passendes Dichtungsmittel) einspritzen/auftragen, um die Kupferdrähte der Verkabelung zu schützen.
  • Fassen Sie niemals ein Kabel bei laufendem Strom an!
  • Wir empfehlen ein Stromquelle mit An-/Ausschalter und notwendigen Schutzvorrichtungen (Kurzschlussschutz, Überspannungs- und Überstromschutz)

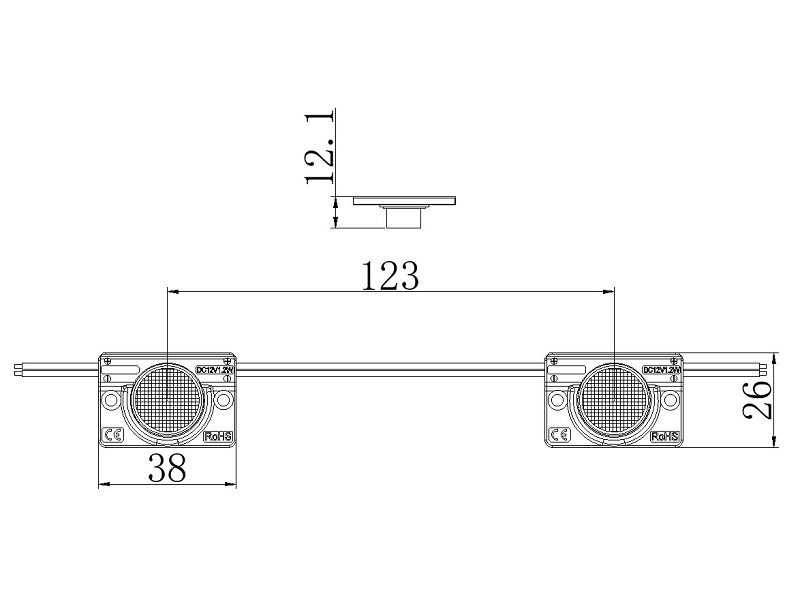

Größe:
MJX266E(1.2W)

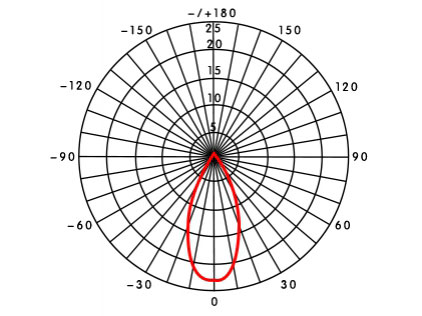

Lichtverteilung:
MJX266E(1.2W)

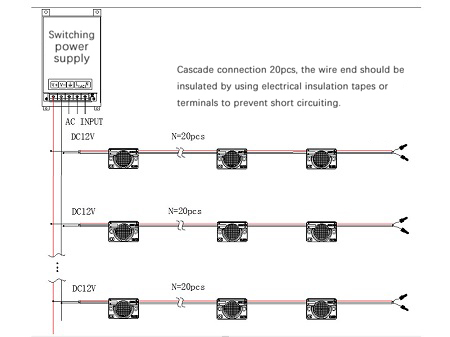

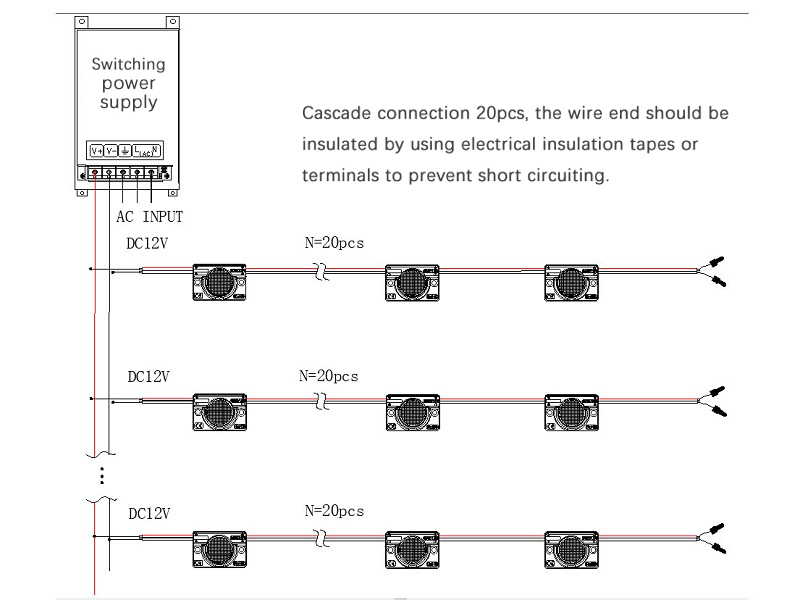

Anschlussdiagramm:
MJX266E(1.2W)

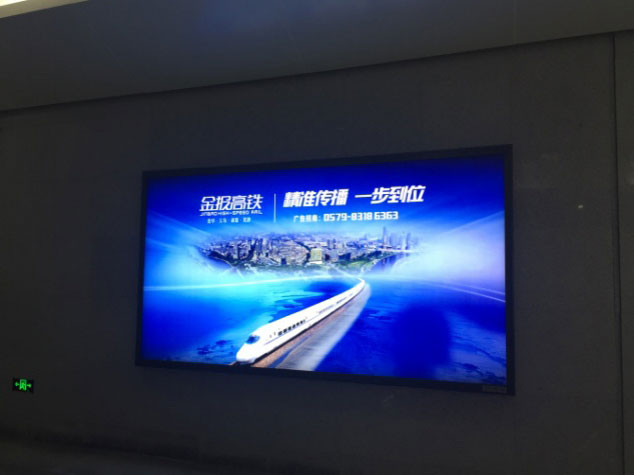

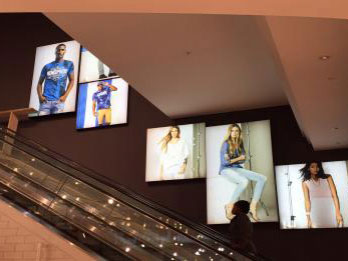

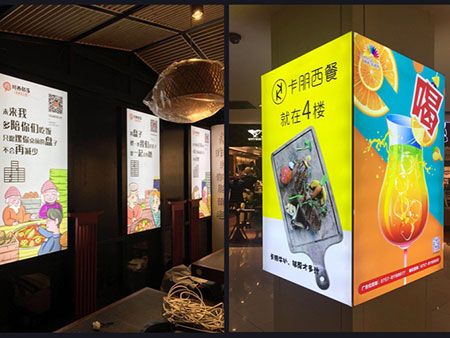

Anwendungsbeispiele:
  • MJX266E(1.2W)
  • MJX266E(1.2W)
