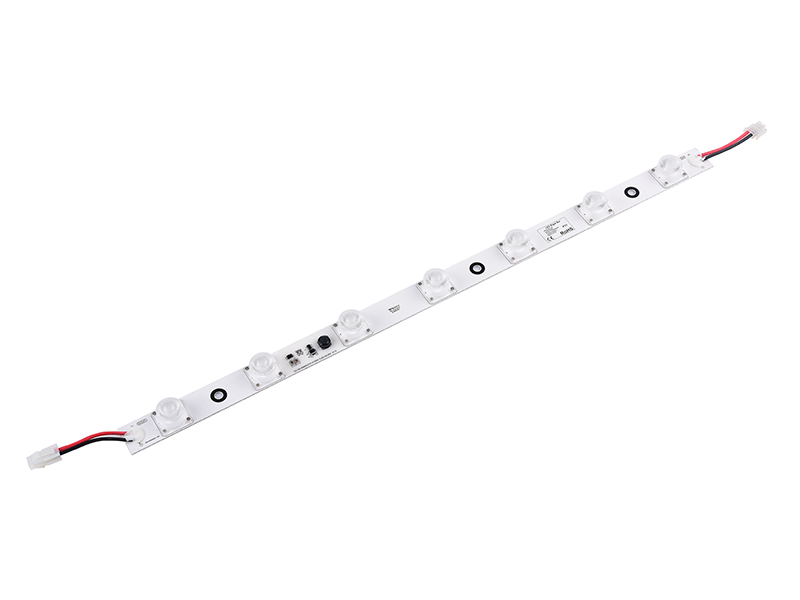

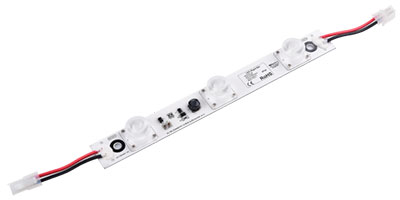

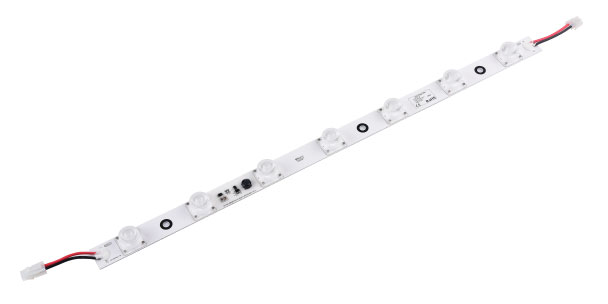

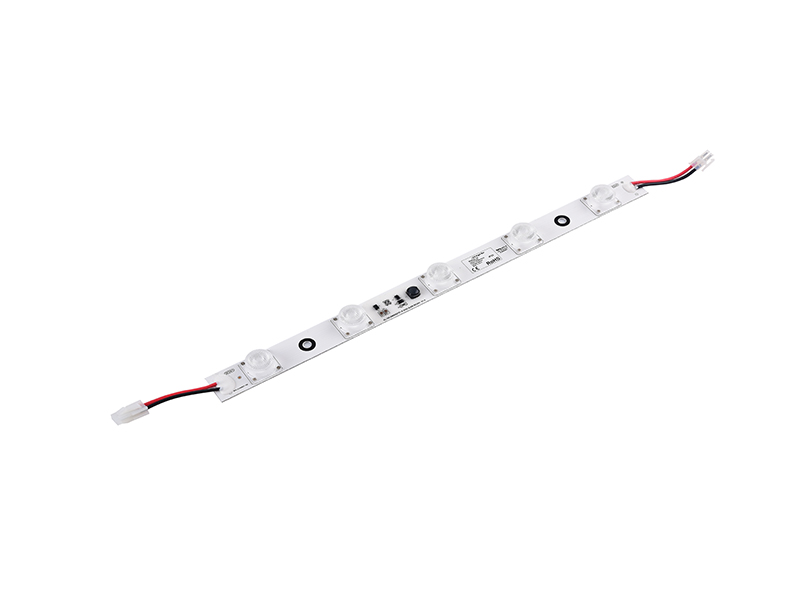

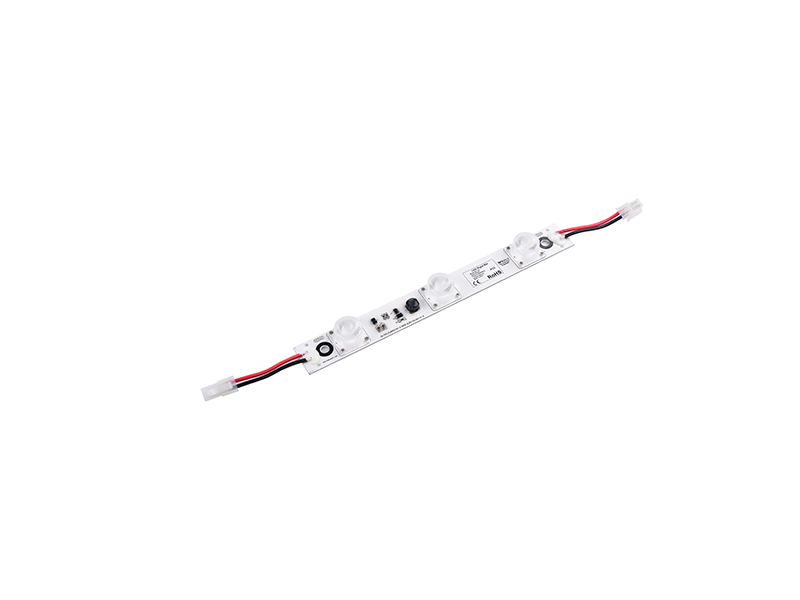

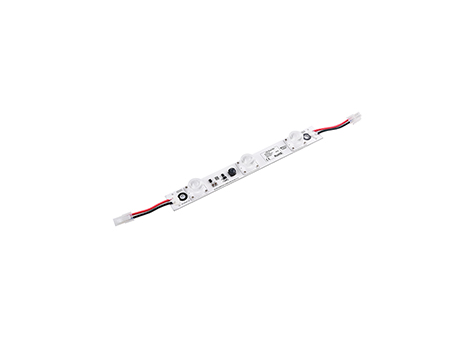

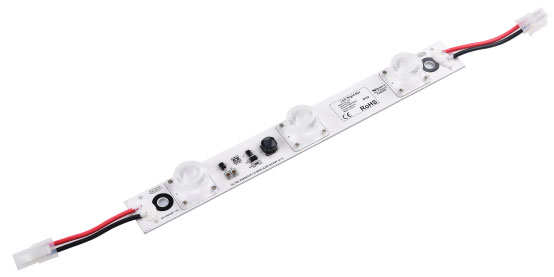

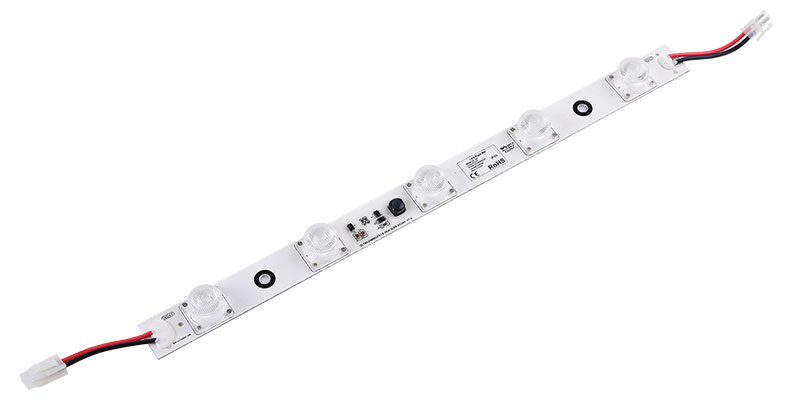

DGW450E / DGW451E / DGW452E seitlich abstrahlende LED Leiste

Innenraum-Lampen, LED Streifen/ LED Leiste, seitlich abstrahlend

Besonderheiten:

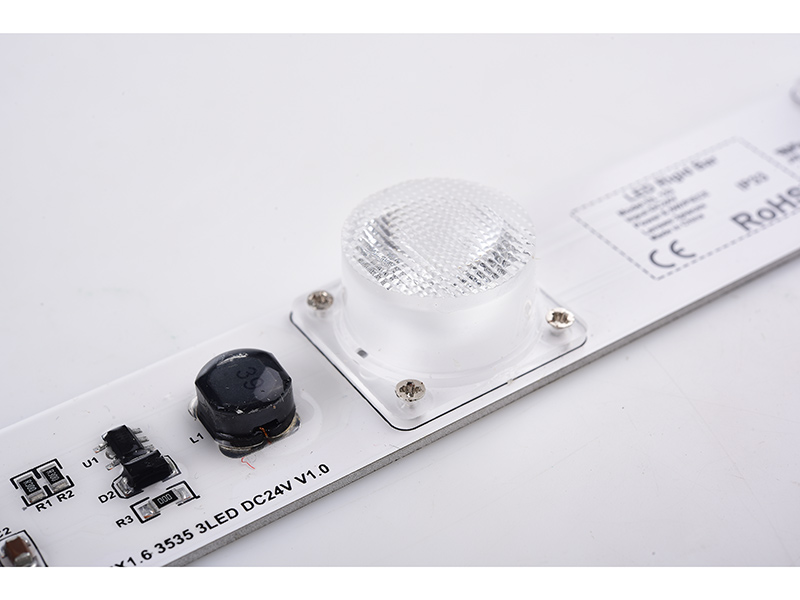

• Nutzt eine leistungsstarke CREE/3535 LED Lichtquelle für Leuchtkraft mit bis zu 100LM/W.

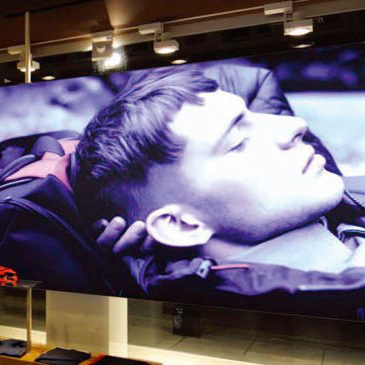

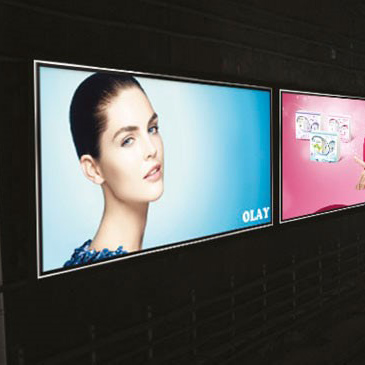

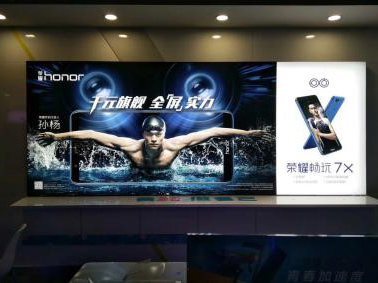

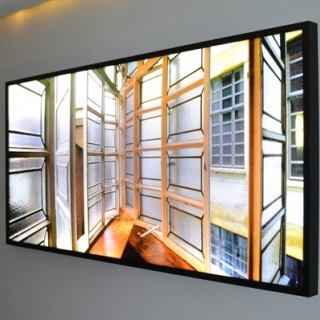

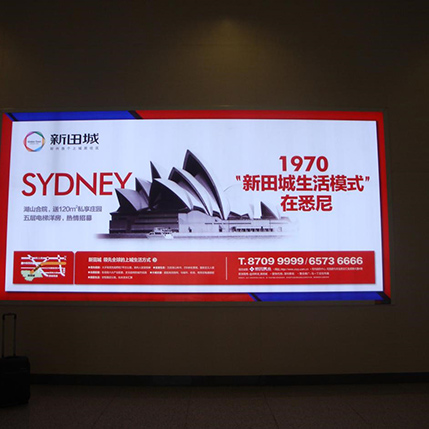

• Durch einzigartiges Design, leuchten diese LEDs besonders gleichmäßig und bieten eine effiziente Ausleuchtung unterschiedlicher Leuchtkästen und Werbetafeln.
• Gleichmäßige Stromzufuhr und Aluminiumprofil für perfekte Wärmeableitung, Energieeffizienz und Umweltschutz.
• Eignet sich für Leuchtkästen mit einer Tiefe von 10-25cm.

Anfrageformular

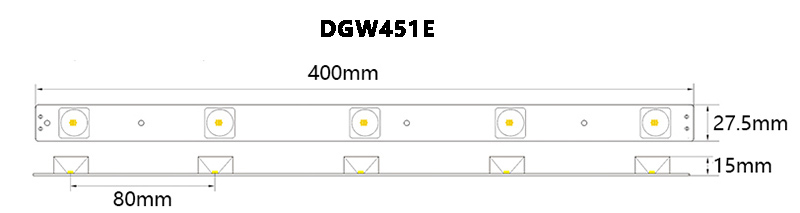

Modell		LED Chip	Lichtfarbe von LEDs	Farbtemperatur (K)	Nennspannung ( V )	Leistung ( W )	Lichtstrom	Abstrahlwinkel	Dimension
							( LM )	( °)	（Länge*Breite *Höhe）

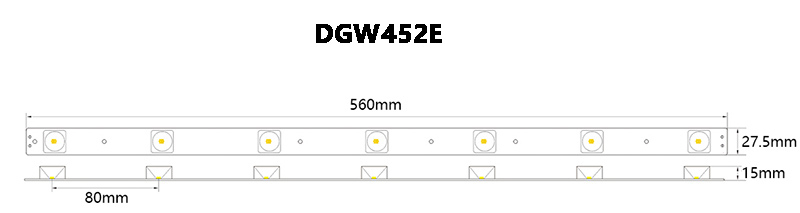

	DGW450E	CREE/3535	Reinweiß	6000-6500	24	7	540	20*40	240*27.5*15
	DGW451E	CREE/3535	Reinweiß	6000-6500	24	11	900	20*40	400*27.5*15
	DGW452E	CREE/3535	Reinweiß	6000-6500	24	14	1260	20*40	560*27.5*15

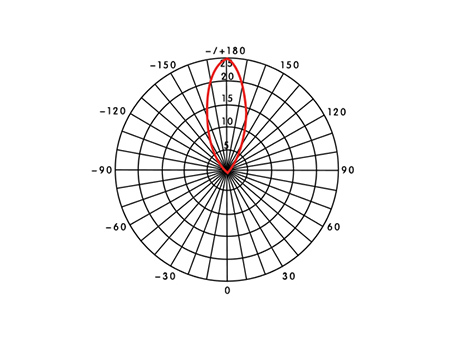

Lichtverteilung:

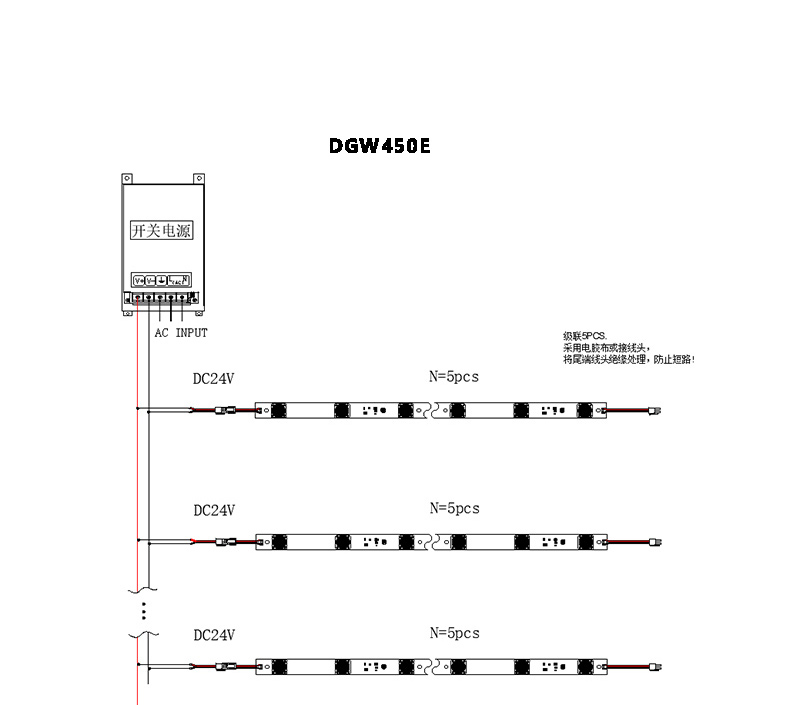

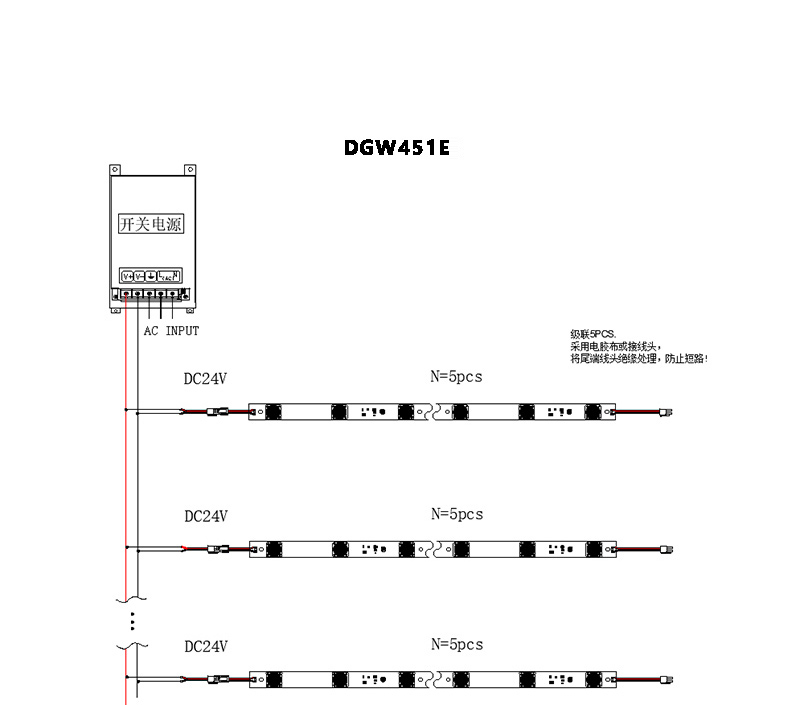

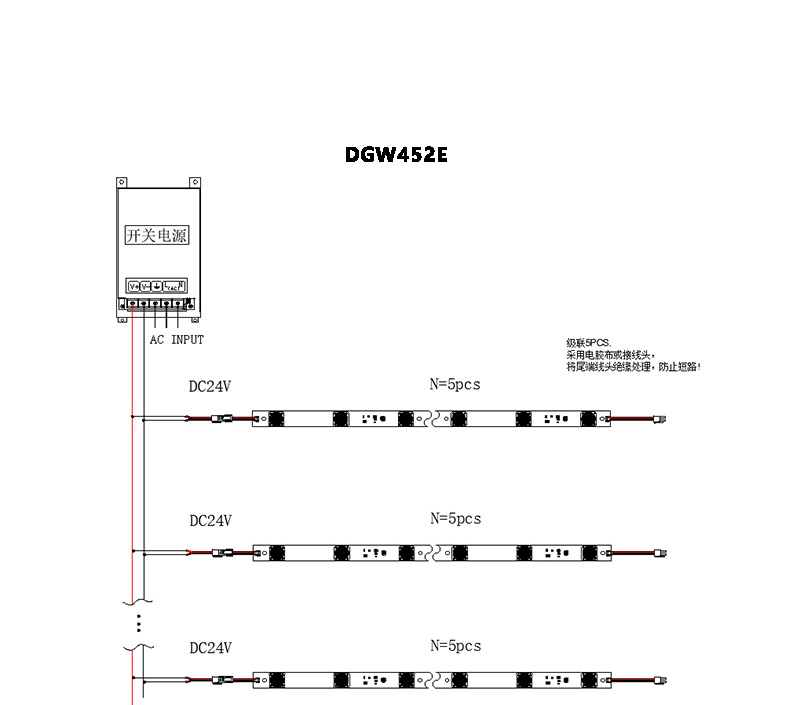

Anschlussdiagramm:

•
•
•

• Das Netzkabel ist 2x1.5mm² oder länger. LED Leisten sind mit den Maßen 0.75mm2 / 18 # erhältlich, um eine Überspannung zu vermeiden. So können Überhitzung und Kabelbrände vermieden werden. Die Länge der Verkabelung zwischen Netzanschluss und Leuchte sollte nicht über 3m betragen. Bei über 3m wird ein Leitungsverlust riskiert, sodass die Leuchte an Leistung verliert.
• Bite schauen Sie sich die Anschlussempfehlung in der Gebrauchsanweisung an.
• Die Schrauben der Fixierleiste sollten möglichst gerade festgeschraubt werden.
• Nackte Verbindungs- und Anschlusskabel sollten um 10mm gekürzt und in ein Isolierstück eingeschraubt werden.
• Nachdem alle Anschlüsse vorgenommen wurden, sollten Sie Silikon (oder einen passenden Kleber/ein passendes Dichtungsmittel) einspritzen/auftragen, um die Kupferdrähte der Verkabelung zu schützen.
• Fassen Sie niemals ein Kabel bei laufendem Strom an!
• Wir empfehlen ein Stromquelle mit An-/Ausschalter und notwendigen Schutzvorrichtungen (Kurzschlussschutz, Überspannungs- und Überstromschutz).

• Während der Produktversuche war die Fläche, auf der die LED angebracht wurde, eine 3mm tiefe Acryltafel mit 54.4% Lichtdurchlässigkeit.
• Für die Versuche wurden Metallleuchtkästen verwendet.

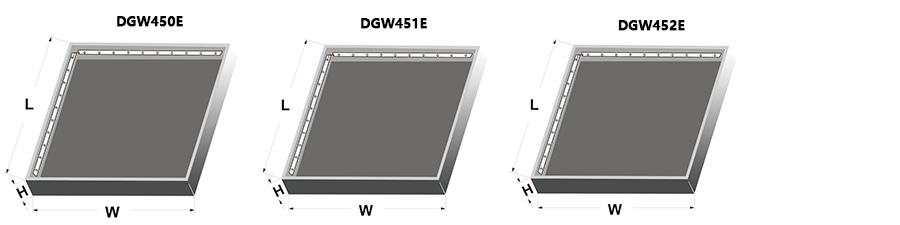

• Bringen Sie die LED gleichmäßig im Leuchtkasten an, um eine effiziente Ausleuchtung zu garantieren.
