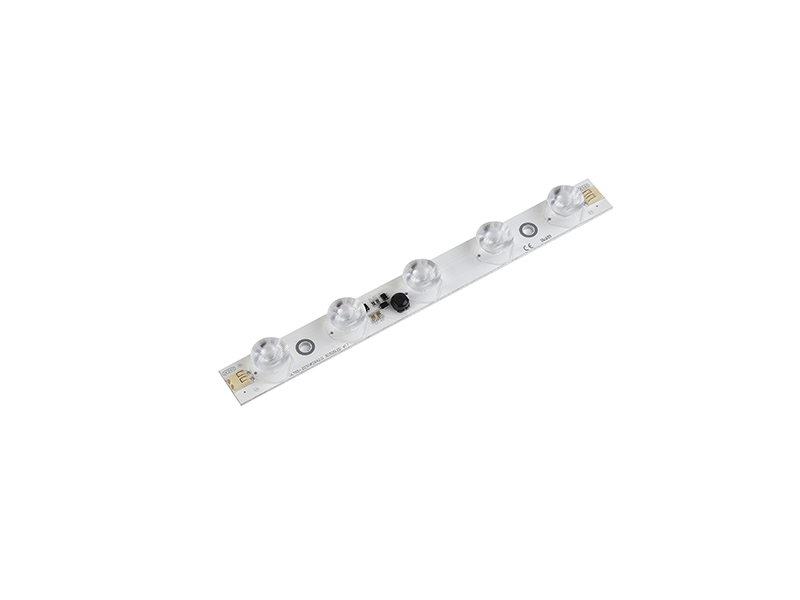

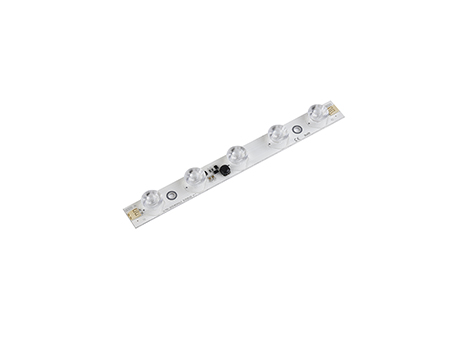

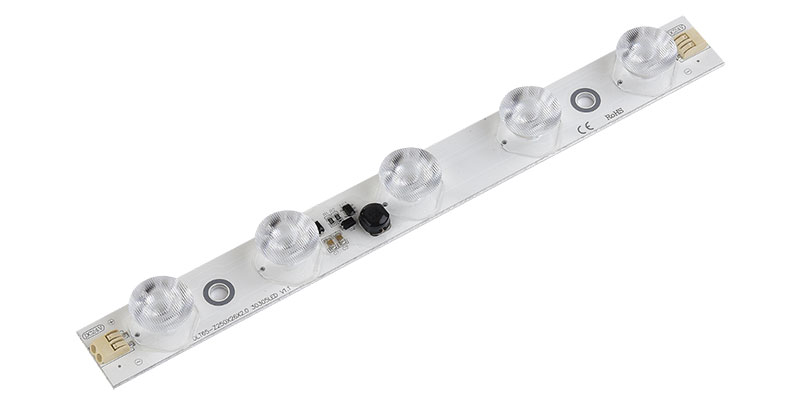

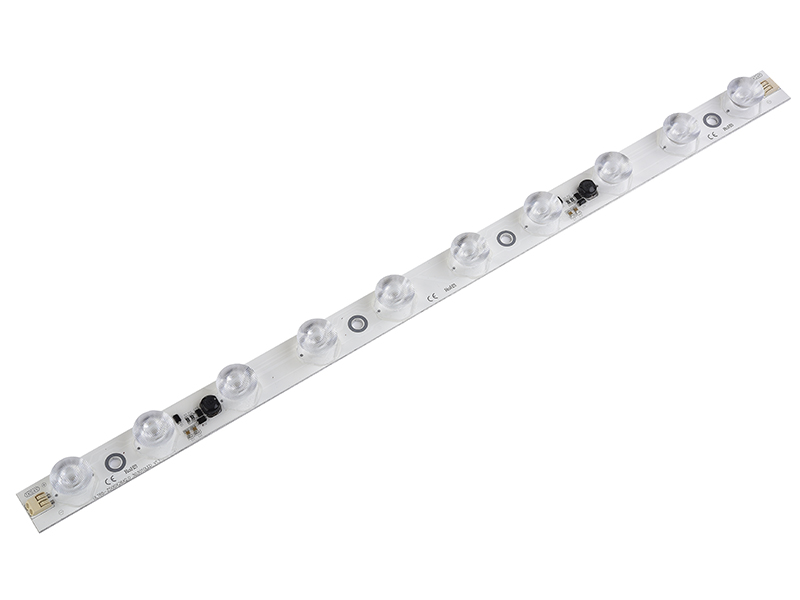

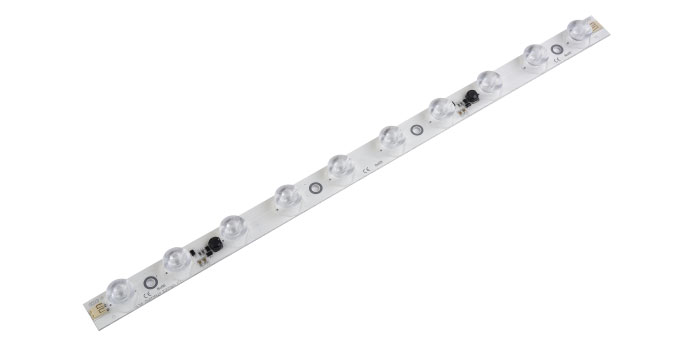

DLW445E / DLW446E LED Leiste/Streifen, seitlich abstrahlend

Integrierte Beleuchtung, LED Streifen/ LED Leiste, seitlich abstrahlend

Besonderheiten:

• Nutzt eine international anerkannte Lichtquelle, hochwertige LED, besonders hohe Farbqualität und Haltbarkeit.

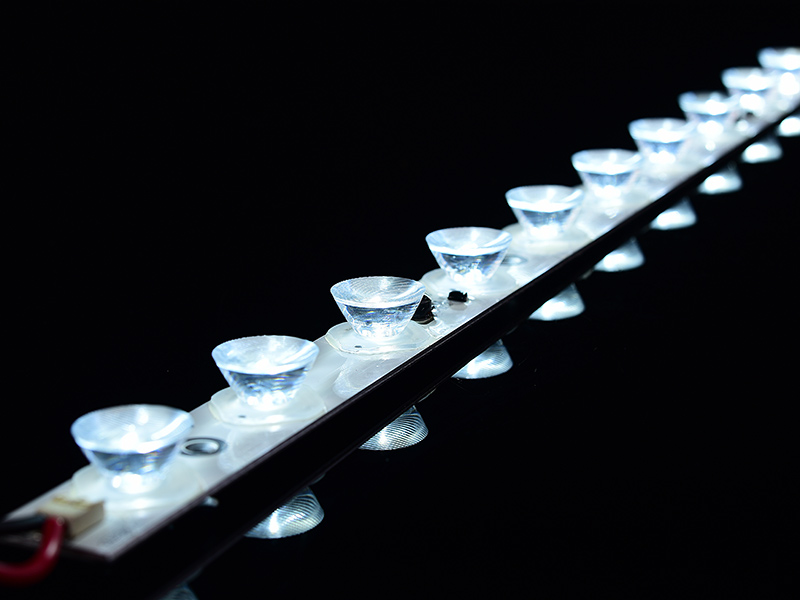

• Importierte LED-Linsen für seitliches Abstrahlen sorgen für ein einzigartiges Design und sind besonders weitstrahlend.

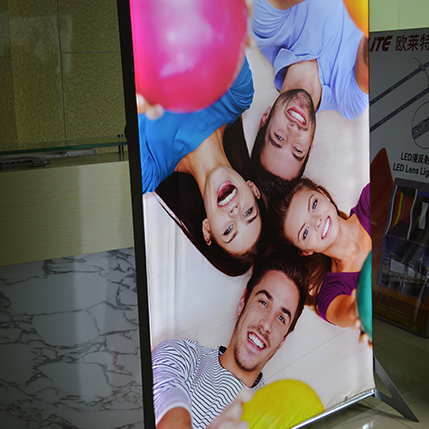

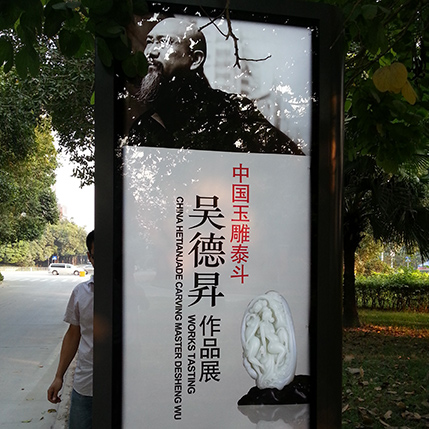

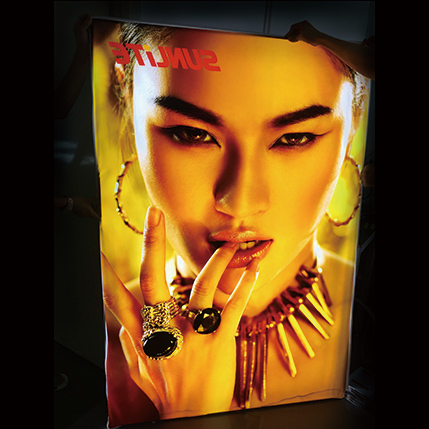

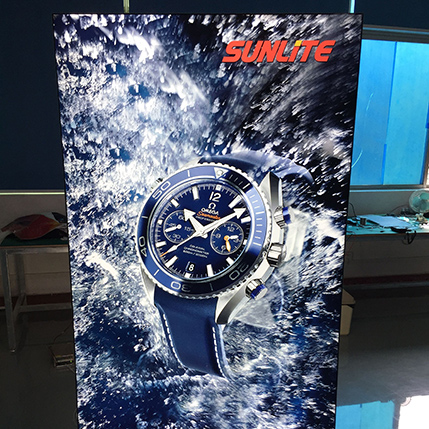

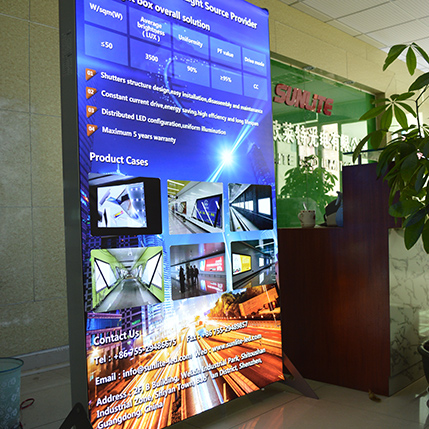

• Können auch in beidseitige beleuchtete Leuchtkästen eingebaut werden (ab 6cm Tiefe) und beleuchten diese gleichmäßig
• Strahlen bis zu 5m weit, sind energiesparend und einfach zu montieren.

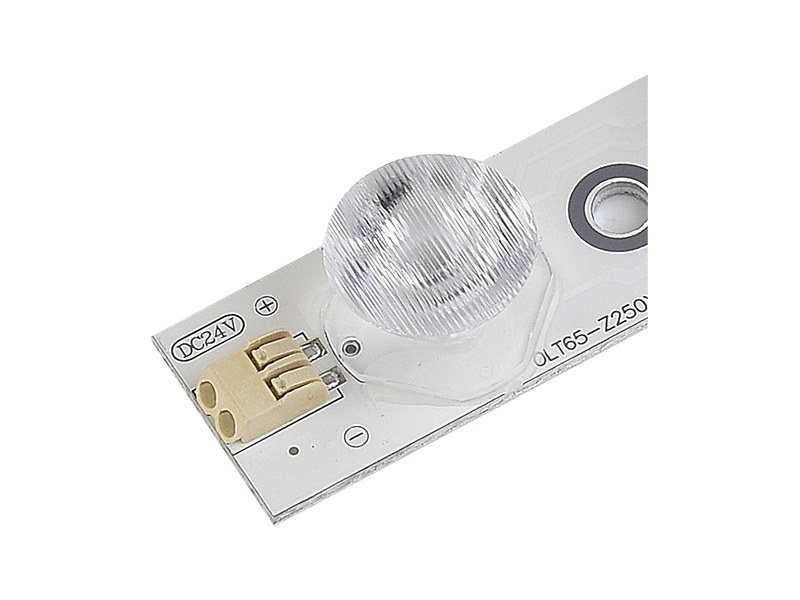

• Netzteil für Wechselstromzufuhr DC24V, besonders stabil

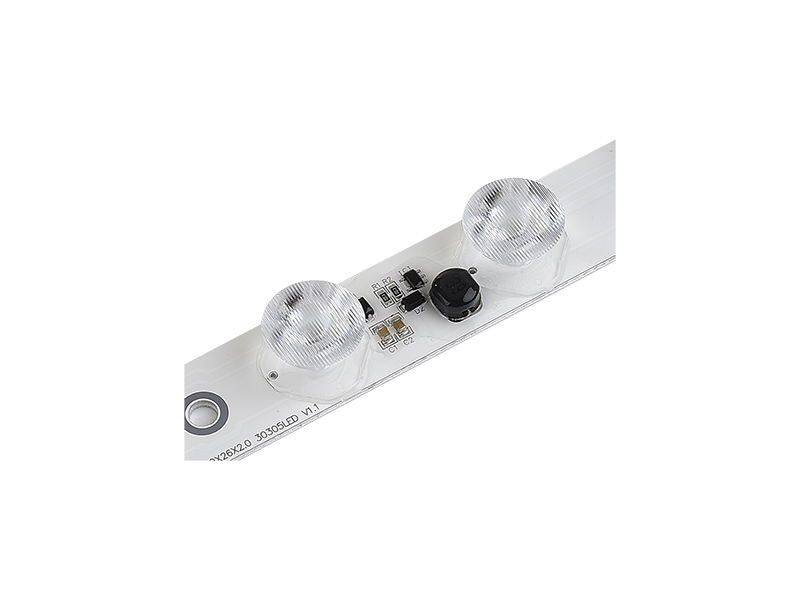

• 2.0 Wärmeableitung durch Aluminiumplatine
• DLW445E und DLW446E seitlich abstrahlende LED Leisten können unterschiedlich lang zurecht geschnitten werden.

Anfrageformular

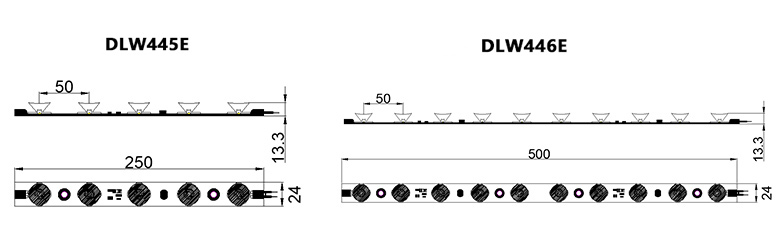

Modell		LED Chip	Lichtfarbe von LEDs	Farbtemperatur (K)	Nennspannung ( V )	Leistung ( W )	Lichtstrom	Abstrahlwinkel	Dimension
							( LM )	( °)	（Länge*Breite *Höhe）
	DLW445E	3030	Reinweiß	6000-7000	24	11	800-900	15*45	250*24*13.3
	DLW446E	3030	Reinweiß	6000-7000	24	22	1600-1800	15*45	500*24*13.3

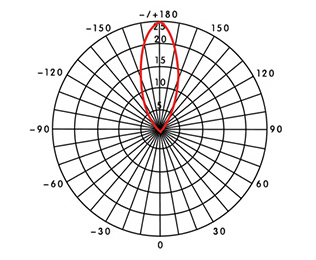

Lichtverteilung:

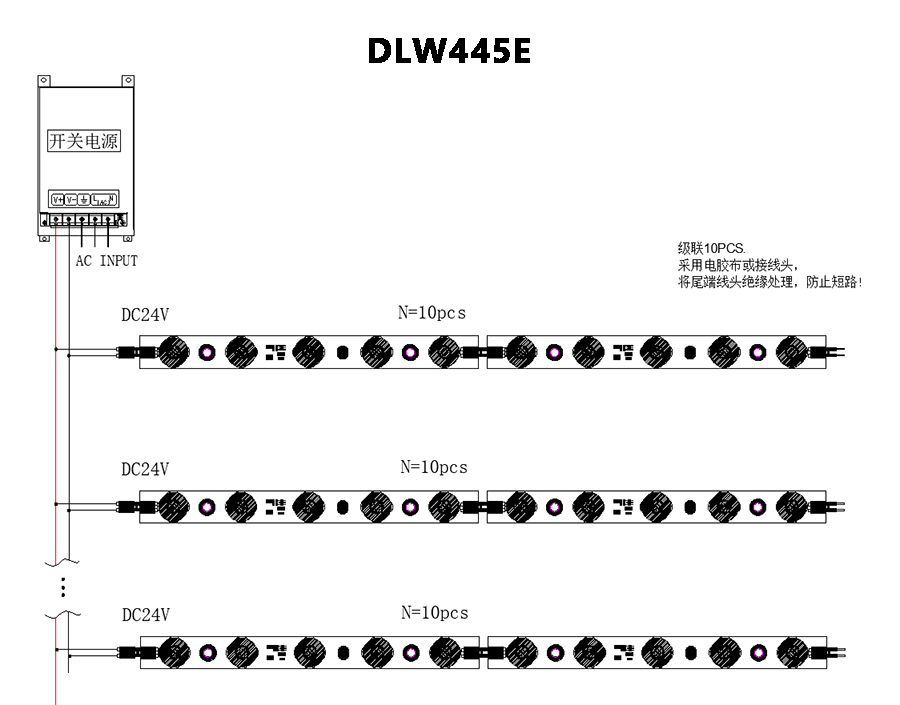

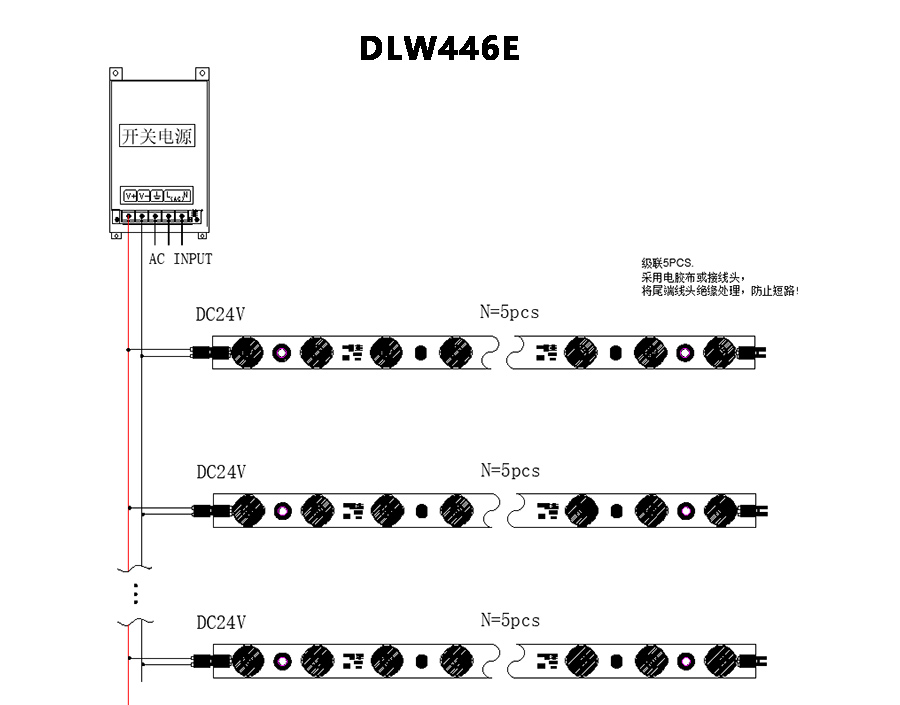

Anschlussdiagramm:

•
•

• Das Netzkabel ist 2x1.5mm² oder länger. LED Leisten sind mit den Maßen 0.75mm2 / 18 # erhältlich, um eine Überspannung zu vermeiden. So können Überhitzung und Kabelbrände vermieden werden. Die Länge der Verkabelung zwischen Netzanschluss und Leuchte sollte nicht über 3m betragen. Bei über 3m wird ein Leitungsverlust riskiert, sodass die Leuchte an Leistung verliert.
• Bite schauen Sie sich die Anschlussempfehlung in der Gebrauchsanweisung an.
• Die Schrauben der Fixierleiste sollten möglichst gerade festgeschraubt werden.
• Nackte Verbindungs- und Anschlusskabel sollten um 10mm gekürzt und in ein Isolierstück eingeschraubt werden.
• Nachdem alle Anschlüsse vorgenommen wurden, sollten Sie Silikon (oder einen passenden Kleber/ein passendes Dichtungsmittel) einspritzen/auftragen, um die Kupferdrähte der Verkabelung zu schützen.
• Fassen Sie niemals ein Kabel bei laufendem Strom an!
• Wir empfehlen ein Stromquelle mit An-/Ausschalter und notwendigen Schutzvorrichtungen (Kurzschlussschutz, Überspannungs- und Überstromschutz).

• Während der Produktversuche war die Fläche, auf der die LED angebracht wurde, eine 3mm tiefe Acryltafel mit 54.4% Lichtdurchlässigkeit.
• Für die Versuche wurden Metallleuchtkästen verwendet.

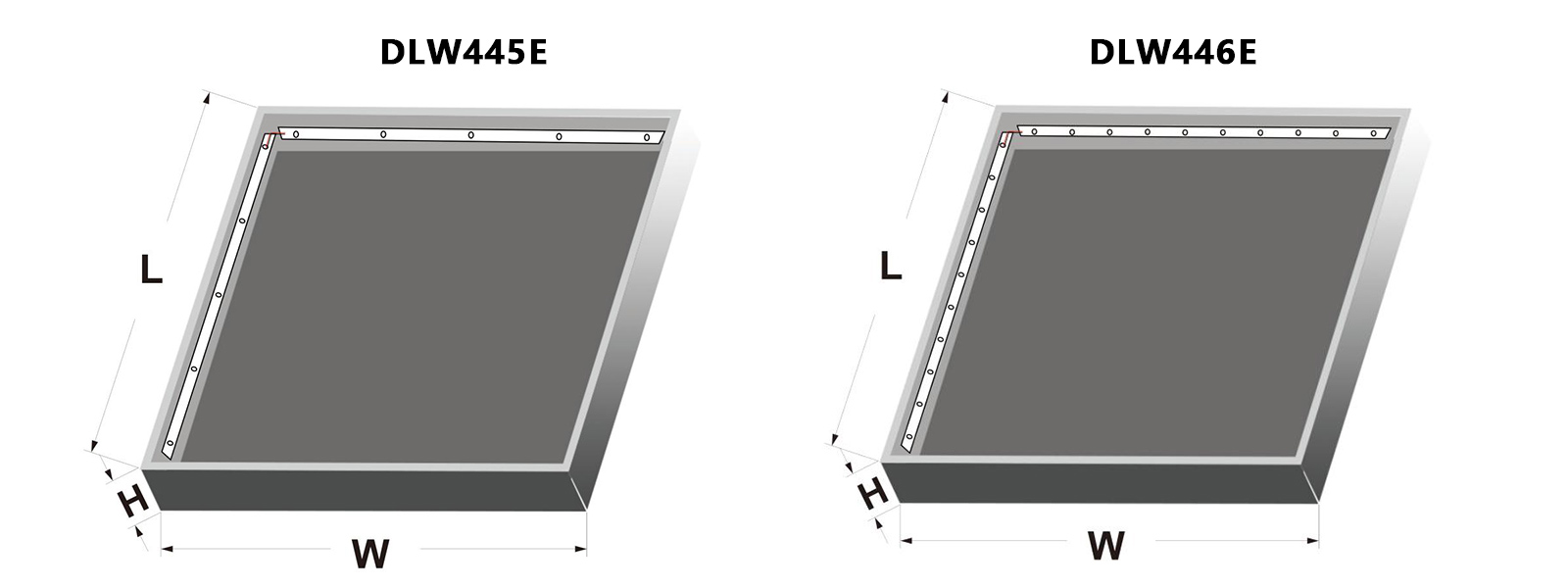

• Bringen Sie die LED gleichmäßig im Leuchtkasten an, um eine effiziente Ausleuchtung zu garantieren.
