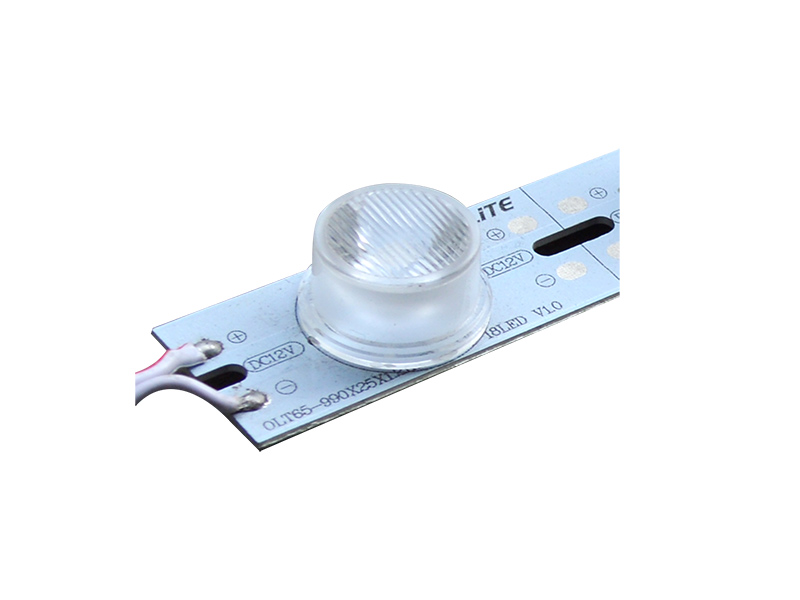

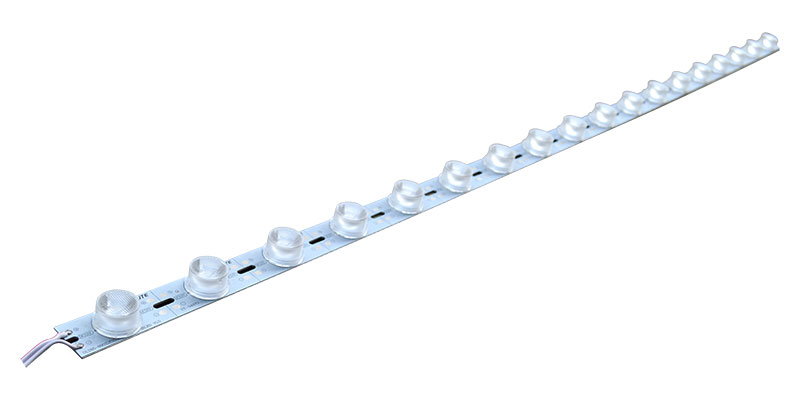

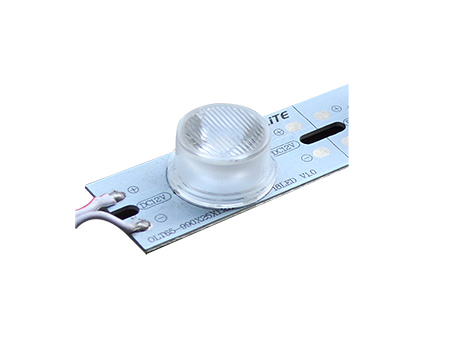

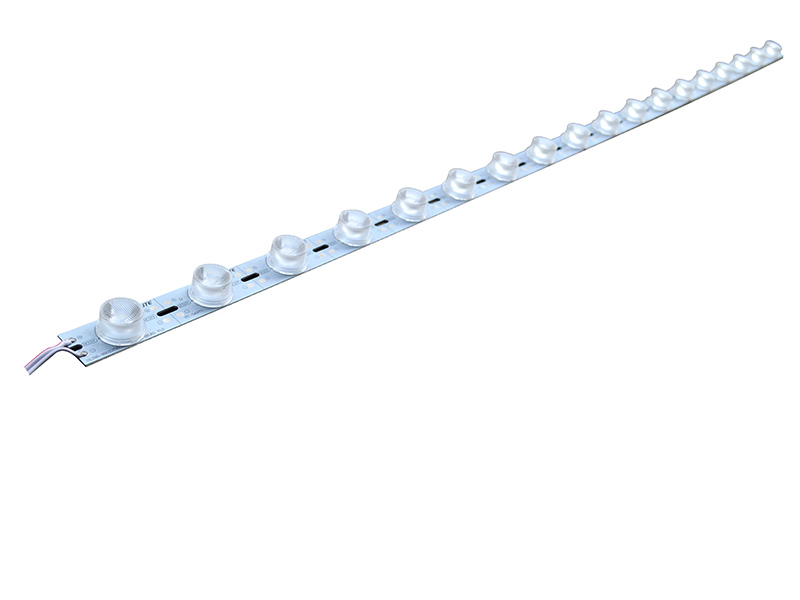

DXD438E LED Streifen/Leiste, seitlich abstrahlend

LED Leuchtmittel, LED Streifen/ LED Leiste, seitlich abstrahlend

Besonderheiten:

• Leistungsstarke Lichtquelle CREE LED für Leuchtkraft bis zu 100LM/w.
• Einzigartiges Design mit seitlicher Abstrahlung für gleichmäßige Ausleuchtung von Leuchtkästen.
• Dank eines konstanten Stromkreislaufes und einer Aluminiumprofil kann diese LED Wärme besonders gut ableiten, ist energiesparend und umweltfreundlich.
• 3 Jahre Garantie

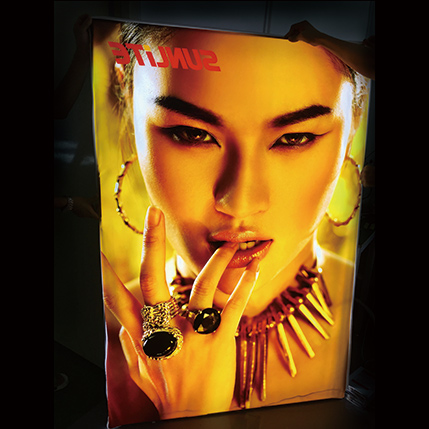

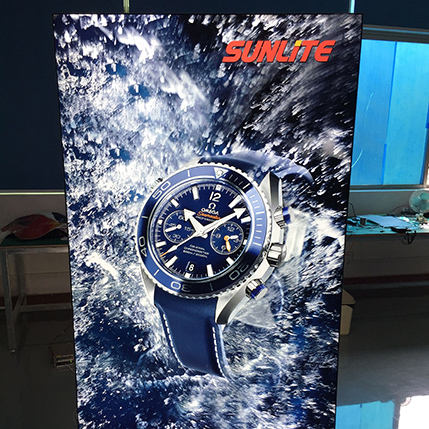

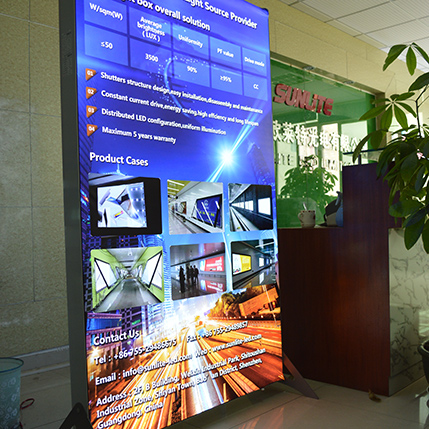

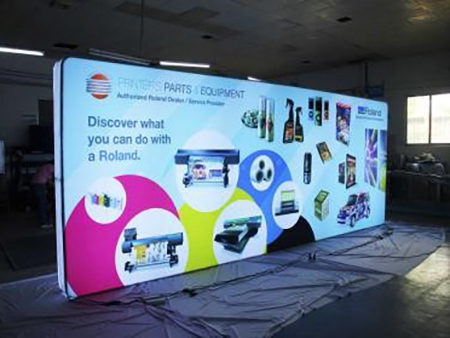

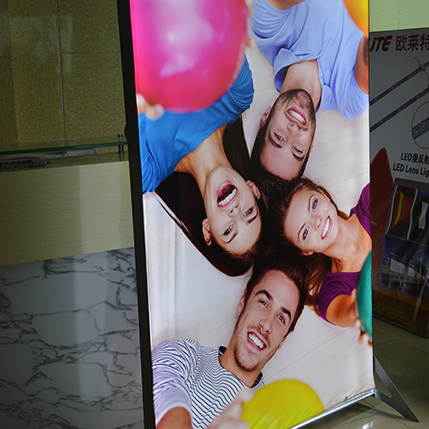

• Eignet sich für große Leuchtkästen/LED Boxen mit einer Tiefe von 10-25cm

Anfrageformular

Modell		LED Chip	Lichtfarbe von LEDs	Farbtemperatur (K)	Nennspannung ( V )	Leistung ( W )	Lichtstrom	Abstrahlwinkel	Dimension
							( LM )	( °)	（Länge*Breite *Höhe）
	DOX438E	2835	Reinweiß	6000-7000	12	18	1800	6*45	990*25*13.9

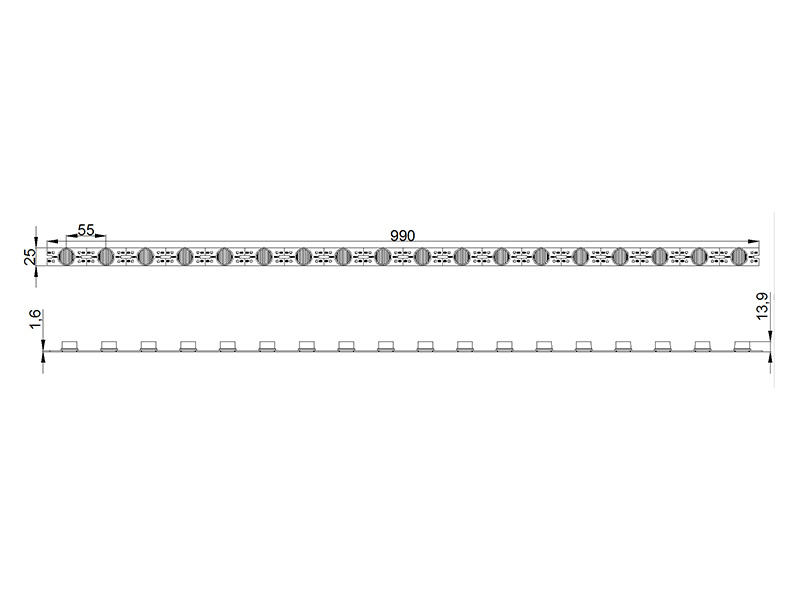

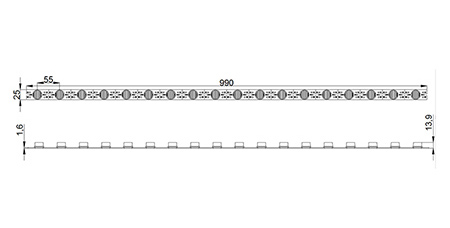

Größe (Einheit：mm [in]):

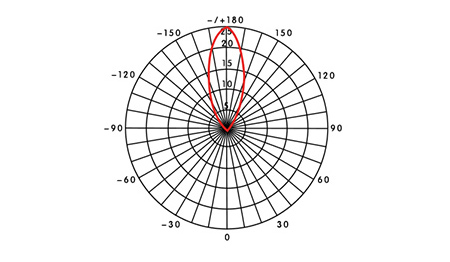

Lichtverteilung:

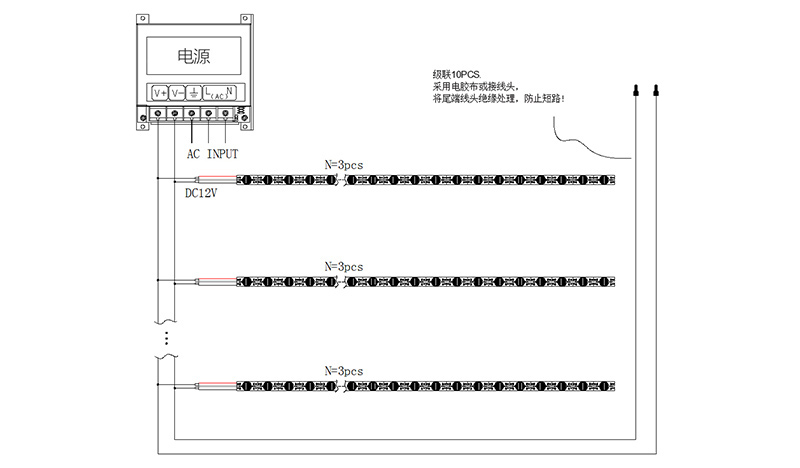

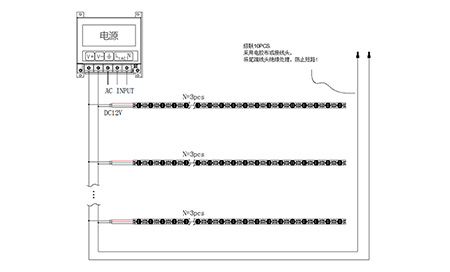

Anschlussdiagramm:

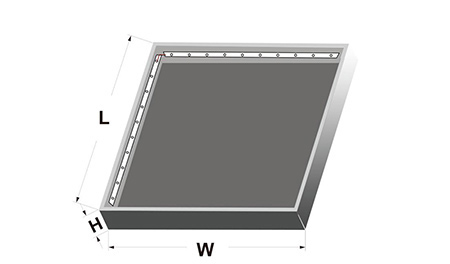

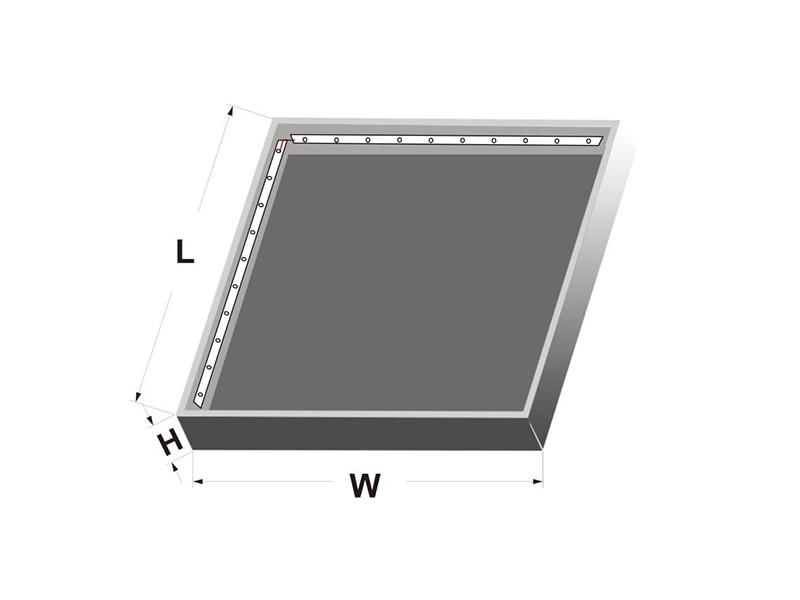

Installallation:

• Das Netzkabel ist 2x1.5mm² oder länger. LED Leisten sind mit den Maßen 0.75mm2 / 18 # erhältlich, um eine Überspannung zu vermeiden. So können Überhitzung und Kabelbrände vermieden werden. Die Länge der Verkabelung zwischen Netzanschluss und Leuchte sollte nicht über 3m betragen. Bei über 3m wird ein Leitungsverlust riskiert, sodass die Leuchte an Leistung verliert.
• Bite schauen Sie sich die Anschlussempfehlung in der Gebrauchsanweisung an.
• Die Schrauben der Fixierleiste sollten möglichst gerade festgeschraubt werden.
• Nackte Verbindungs- und Anschlusskabel sollten um 10mm gekürzt und in ein Isolierstück eingeschraubt werden.
• Nachdem alle Anschlüsse vorgenommen wurden, sollten Sie Silikon (oder einen passenden Kleber/ein passendes Dichtungsmittel) einspritzen/auftragen, um die Kupferdrähte der Verkabelung zu schützen.
• Fassen Sie niemals ein Kabel bei laufendem Strom an!
• Wir empfehlen ein Stromquelle mit An-/Ausschalter und notwendigen Schutzvorrichtungen (Kurzschlussschutz, Überspannungs- und Überstromschutz).

• Während der Produktversuche war die Fläche, auf der die LED angebracht wurde, eine 3mm tiefe Acryltafel mit 54.4% Lichtdurchlässigkeit.
• Für die Versuche wurden Metallleuchtkästen verwendet.

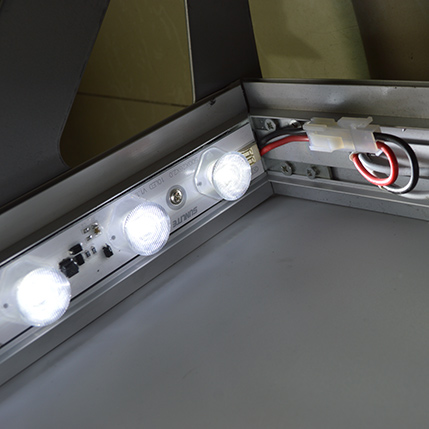

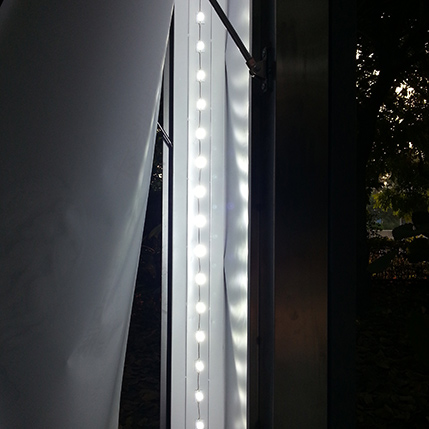

• Bringen Sie die LED gleichmäßig im Leuchtkasten an, um eine effiziente Ausleuchtung zu garantieren.
