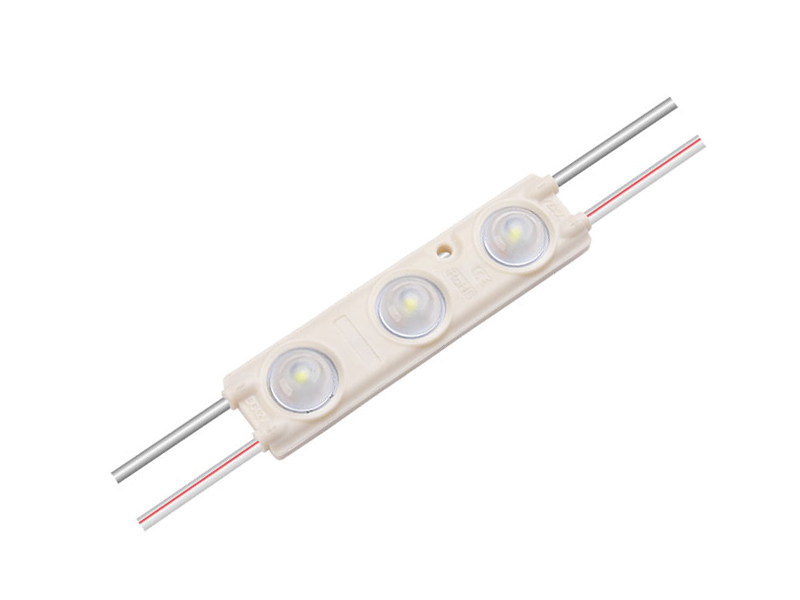

LED Modul, MKX237B(1.08W)

Leuchten Zubehör, LED Modul für Hintergrundbeleuchtung

MKX237B(1.08W)
MKX237B(1.08W) MKX237B(1.08W) MKX237B(1.08W) MKX237B(1.08W) MKX237B(1.08W)
  • flexible Anschlusskabel
  • Spannungsschutz (Module): IP65
  • Farbwiedergabeindex Ra：≥75
  • Lichtstrom in einem Modul：100LM
  • CE Zertifikat
  • 3 Jahre Garantie

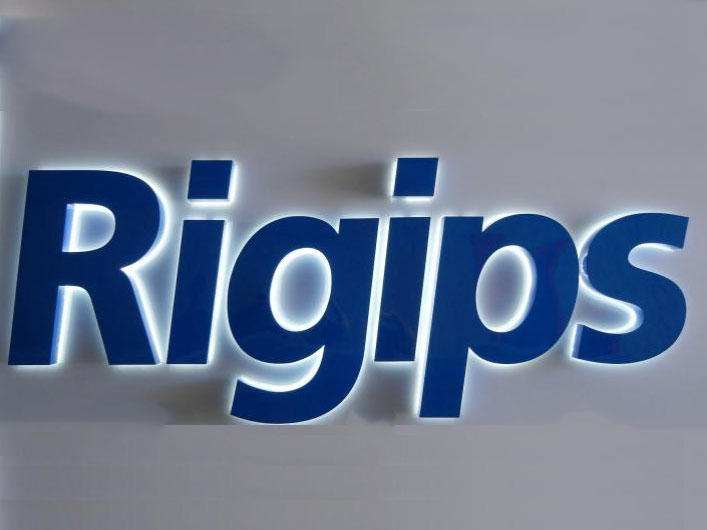

  • Geeignet für 6-18cm Leuchtkästen und Leuchtschilder
Besonderheiten:
  • Diese Hintergrundbeleuchtung nutzt eine besonders helle Lichtquelle: SMD2835 (68lm/Modul). Wenig Lichtverlust und stabile Farbqualität.
  • Reinweiß und kaltweiß erhätlich.
  • Dank PVC Spritzgusstechnik sind diese Leuchten besonders witterungsbeständig und formbeständig.
  • Brandwiderstand UL94V-0 .
  • Eine optische PC-Linse mit einem Weitwinkel von 160° - energiesparend, hohe Leuchtkraft, lange Haltbarkeit und keine Instandhaltung nötig
Technische Angaben:
Modell LED Chip Lichtfarbe von LEDs Farbtemperatur(K) Nennspannung( V ) Leistung( W ) Lichtstrom Nennlichtausbeute(LM/W) Abstrahlwinkel Nennstrom（mA） Zertifikat Farbwiedergabe-Index R（CRI）
( LM ) ( °)
MKX237B 2835 Kaltweiß 9000-12000 12 1.08 100 93 160 90 CE RoHS ≥75
Reinweiß 7000-8000 12 1.08 100 93 160 90 CE RoHS ≥75
Weitere technische Angaben:
Max. Anzahl verbundener Geräte (Daisy-Chain) (LED/m) Farbe LED-Treiber Gewicht (g/Stk) Arbeitstemperatur（℃） Tempeatur（℃） Schutzart (LED Module) Dimension Anzal von LEDs pro Modul Gewährleistungsfrist (Jahr)
（Länge*Breite*Höhe）
20 Weiß Konstantspannung 19 -25～+60 -25～+70 IP65 64.5X15.8X8 3 3

Hinweis:
① Raumtemperatur bei Testverfahren 25±2℃;
② Die o.g. Angaben sind Standardwerte, die im tatsächlichen Betrieb anders ausfallen können.
③ Die Module sind besonders leistungsfähig und können daher nicht doppelseitig eingebaut/zusammengeklebt werden.

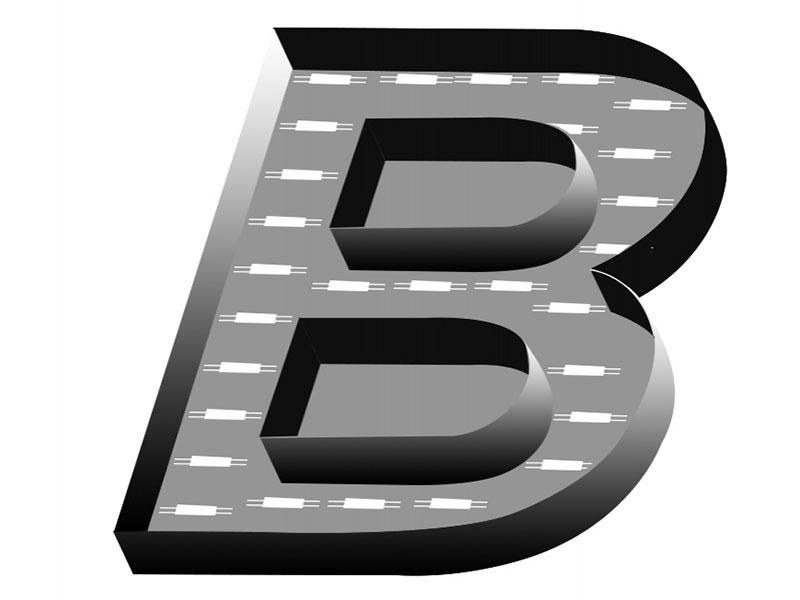

Installations- oder Anschlussdiagramm:
MKX237B(1.08W)

Installation: Doppelseitig klebender PE-Schaum und farbloser Glaskleber für Positionierung und Montage.

LED Kaskade und Einzelmodule können zurecht geschnitten werden.

Montageanleitung:
  • Das Netzkabel ist 2x1.5mm2 oder länger. LED Leisten sind mit den Maßen 0.75mm2 / 18 # erhältlich, um eine Überspannung zu vermeiden. So können Überhitzung und Kabelbrände vermieden werden. Die Länge der Verkabelung zwischen Netzanschluss und Leuchte sollte nicht über 3m betragen. Bei über 3m wird ein Leitungsverlust riskiert, sodass die Leuchte an Leistung verliert.
  • Bite schauen Sie sich die Anschlussempfehlung in der Gebrauchsanweisung an.
  • Die Schrauben der Fixierleiste sollten möglichst gerade festgeschraubt werden.
  • Nackte Verbindungs- und Anschlusskabel sollten um 10mm gekürzt und in ein Isolierstück eingeschraubt werden.
  • Nachdem alle Anschlüsse vorgenommen wurden, sollten Sie Silikon (oder einen passenden Kleber/ein passendes Dichtungsmittel) einspritzen/auftragen, um die Kupferdrähte der Verkabelung zu schützen.
  • Fassen Sie niemals ein Kabel bei laufendem Strom an!
  • Wir empfehlen ein Stromquelle mit An-/Ausschalter und notwendigen Schutzvorrichtungen (Kurzschlussschutz, Überspannungs- und Überstromschutz)

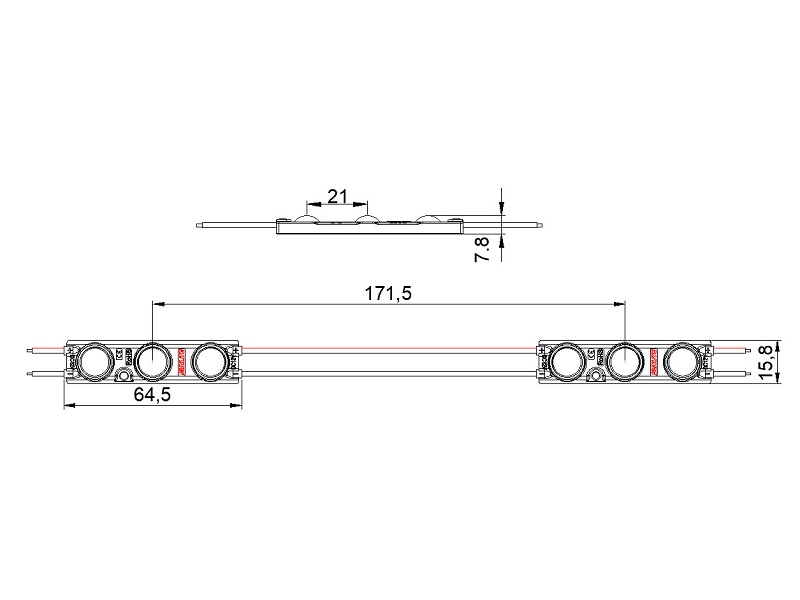

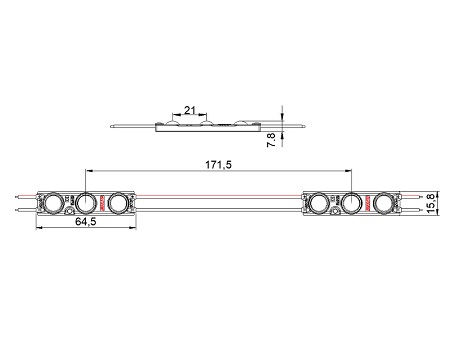

Größe:
MKX237B(1.08W)

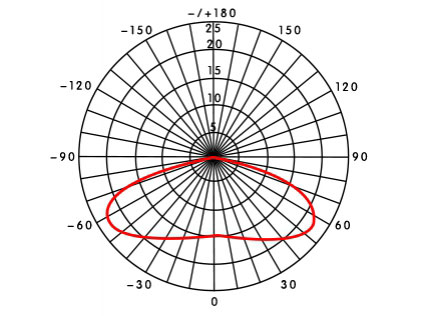

Lichtverteilung:
MKX237B(1.08W)

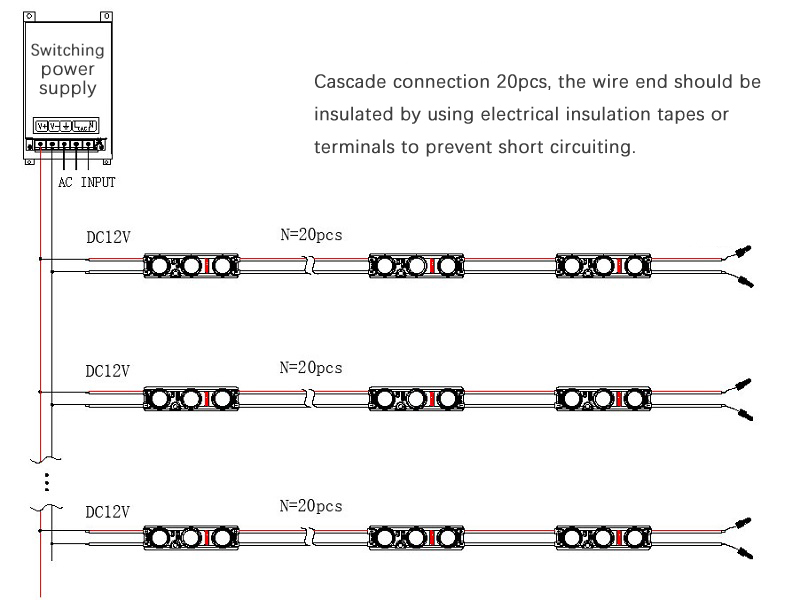

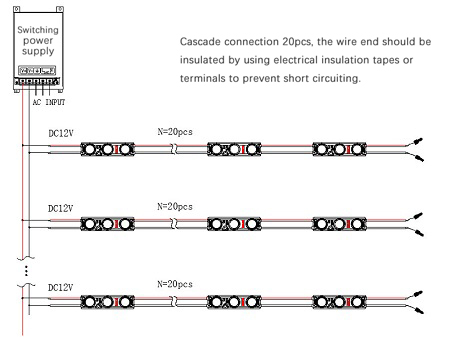

Anschlussdiagramm:
MKX237B(1.08W)
